Topraklama Tesisatı Kurulumu

Günümüz yaşamında elektrik, hayatımızın vazgeçilmez bir parçasıdır. Ancak elektriğin güvenli bir şekilde kullanılması, en az varlığı kadar önemlidir. İşte bu noktada topraklama tesisatı devreye girer. Topraklama, elektrikle çalışan tüm cihazların ve elektrik tesisatının güvenliğini sağlayan, olası elektrik kaçaklarını toprağa ileterek can ve mal kaybını önleyen kritik bir güvenlik önlemidir. Doğru ve standartlara uygun bir topraklama sistemi, hem kullanıcıların elektrik çarpması riskinden korunmasını sağlar hem de elektronik cihazların arızalanmasını engeller.

Elektrik tesisatında meydana gelebilecek herhangi bir hata, aşırı gerilim veya yıldırım düşmesi gibi durumlarda, topraklama sistemi sayesinde zararlı akımlar güvenli bir şekilde toprağa yönlendirilir. Bu yönlendirme, cihazların metal kısımlarında birikebilecek tehlikeli voltajları ortadan kaldırarak dokunma gerilimini tehlikesiz seviyelere düşürür. Bu sayede, evlerde, iş yerlerinde ve endüstriyel tesislerde elektriğin neden olabileceği kazaların önüne geçilir.

Topraklama sadece can güvenliği için değil, aynı zamanda cihazların uzun ömürlü ve verimli çalışması için de önemlidir. Düzensiz veya yetersiz topraklama, elektronik cihazlarda voltaj dalgalanmalarına, performans düşüklüğüne ve kalıcı hasarlara yol açabilir. Özellikle hassas elektronik ekipmanlar ve bilgisayar sistemleri için stabil bir topraklama hattı vazgeçilmezdir. Bu durum, arıza oranlarını düşürerek bakım ve onarım maliyetlerini de azaltır.

Modern binalar ve tesisatlar için topraklama, yasal bir zorunluluktur. "Elektrik Tesislerinde Topraklamalar Yönetmeliği" gibi düzenlemeler, topraklama sistemlerinin nasıl kurulması gerektiğini, hangi standartlara uyulması gerektiğini ve periyodik kontrollerin nasıl yapılması gerektiğini detaylı bir şekilde belirtir. Bu yönetmeliklere uygunluk, hem yasal yükümlülükleri yerine getirmek hem de sigorta kapsamında olası risklere karşı güvence sağlamak açısından önemlidir.

Topraklama tesisatı kurulumu, uzmanlık ve doğru ekipman gerektiren bir süreçtir. Toprağın özgül direncinin ölçülmesi, uygun topraklama elektrotlarının seçimi ve doğru yöntemlerle toprağa yerleştirilmesi, iletkenlerin doğru kesitlerde seçilmesi ve bağlantıların sağlam bir şekilde yapılması, profesyonel bir yaklaşım gerektirir. Bu adımların herhangi birinde yapılan hata, sistemin işlevselliğini tehlikeye atabilir.

Yeni inşa edilen binalarda topraklama tesisatı projelendirme aşamasında ele alınırken, eski binalarda mevcut tesisatın durumu gözden geçirilerek gerekli yenileme ve güçlendirme çalışmaları yapılmalıdır. Özellikle eski tip binalarda topraklama sisteminin ya hiç olmaması ya da yetersiz kalması sıkça karşılaşılan bir durumdur. Bu tür durumlarda, eski tesisatın güncel standartlara uygun hale getirilmesi hayati önem taşır.

---

Topraklama Çeşitleri ve Sistem Yapıları

Topraklama sistemleri, farklı amaçlar ve uygulama alanlarına göre çeşitli türlere ayrılır. Her bir topraklama çeşidi, belirli bir güvenlik veya işlevsellik ihtiyacını karşılamak üzere tasarlanmıştır. Genel olarak topraklama üç ana başlık altında incelenir: Koruma Topraklaması, İşletme Topraklaması ve Fonksiyon Topraklaması. Bu çeşitlerin yanı sıra, şebeke bağlantılarına göre de TN, TT ve IT gibi sistemler bulunmaktadır.

Koruma Topraklaması, elektrik tesisatındaki gerilim altında olmayan metal kısımların (örneğin cihaz kasaları, prizlerin metal çerçeveleri) toprağa bağlanması işlemidir. Bu topraklamanın temel amacı, bir izolasyon hatası durumunda bu metal kısımlar üzerinde oluşabilecek tehlikeli dokunma gerilimlerini önlemektir. Eğer bir faz kablosu, cihazın metal kasasına temas ederse, oluşan kaçak akım koruma topraklaması sayesinde güvenli bir şekilde toprağa akarak sigortanın veya kaçak akım rölesinin devreyi açmasını sağlar. Böylece elektrik çarpması riski ortadan kalkar.

İşletme Topraklaması, bir işletme elemanının (örneğin transformatörün nötr noktası, jeneratör yıldız noktası) veya bir şebeke noktasının toprağa bağlanmasıdır. Bu topraklamanın amacı, şebekede sabit bir referans potansiyeli (toprak potansiyeli) oluşturmak, gerilim kararlılığını sağlamak ve işletme sırasında oluşabilecek aşırı gerilimleri sınırlamaktır. Özellikle enerji dağıtım şebekelerinde işletme topraklaması, sistemin dengeli çalışması ve hata akımlarının kontrol altında tutulması için vazgeçilmezdir.

Fonksiyon Topraklaması, toprağın bir iletken olarak kullanıldığı veya hassas elektronik cihazların elektromanyetik girişimlerden korunması gibi özel fonksiyonlar için yapılan topraklamadır. Örneğin, telekomünikasyon sistemlerinde, paratoner tesisatlarında veya raylı sistemlerde dönüş hattı olarak toprağın kullanılması fonksiyon topraklamasına girer. Bu tür topraklamalar, sistemlerin doğru çalışmasını ve performansını optimize etmeyi hedefler.

Şebeke tiplerine göre topraklama sistemleri ise (TN, TT, IT) şebekenin nötr noktasının ve tüketici cihazlarının topraklama bağlantılarının şeklini ifade eder:

• TN Sistemi: Bu sistemde, güç kaynağının (transformatörün) nötr noktası doğrudan topraklanır ve tüketici cihazların metal muhafazaları da aynı topraklanmış nötr iletkene (PEN hattı) bağlanır. TN-S, TN-C ve TN-C-S gibi alt tipleri bulunur. Türkiye'de ve birçok ülkede en yaygın kullanılan sistemdir.
• TT Sistemi: Güç kaynağının nötr noktası doğrudan topraklanır ve tüketici cihazların metal muhafazaları, güç kaynağının topraklamasından bağımsız olarak ayrı bir topraklama elektrotu ile toprağa bağlanır. Bu sistem, daha yüksek güvenlik sağlar ancak kaçak akım rölelerinin kullanımını zorunlu kılar.
• IT Sistemi: Güç kaynağının tüm aktif kısımları toprağa karşı yalıtılmış veya bir empedans üzerinden topraklanmıştır. Tüketici cihazların metal muhafazaları ayrı ayrı topraklanır. Bu sistem, özellikle kesintisiz güç gerektiren yerlerde (hastaneler, endüstriyel tesisler) tercih edilir, çünkü ilk arızada enerji kesintisi olmaz.



Her bir topraklama çeşidinin ve sisteminin kendine özgü uygulama alanları ve avantajları bulunmaktadır. Doğru topraklama çeşidinin seçimi, kurulacak tesisatın amacına, çevresel koşullara ve mevcut yönetmeliklere uygun olarak bir uzman tarafından belirlenmelidir. Yanlış topraklama çeşidi seçimi, hem güvenlik riskleri oluşturabilir hem de sistemin performansını olumsuz etkileyebilir.

---

Elektrik Tesislerinde Topraklamalar Yönetmeliği

Elektrik tesislerinde topraklama, sadece teknik bir gereklilik değil, aynı zamanda yasal bir zorunluluktur. Türkiye'de bu alandaki temel düzenleme, 21.08.2001 tarih ve 24500 sayılı Resmi Gazete'de yayımlanarak yürürlüğe giren "Elektrik Tesislerinde Topraklamalar Yönetmeliği"dir. Bu yönetmelik, can ve mal güvenliğini sağlamak amacıyla topraklama tesislerinin kurulması, işletilmesi ve denetlenmesine ilişkin esasları belirler. Bu yönetmeliğe uygunluk, tüm elektrik tesisatları için bağlayıcıdır ve uyulmaması durumunda ciddi hukuki ve güvenlik sorunları doğurabilir.

Yönetmelik, topraklama sistemlerinin tasarımından malzeme seçimine, kurulumundan periyodik kontrollerine kadar geniş bir yelpazede detaylı hükümler içerir. Örneğin, topraklama iletkenlerinin kesitleri, topraklama elektrotlarının tipleri ve yerleştirilme derinlikleri, topraklama direnci sınır değerleri gibi teknik parametreler bu yönetmelikte net bir şekilde tanımlanmıştır. Amaç, olası bir elektrik kaçağı durumunda tehlikeli akımların güvenli bir şekilde toprağa iletilmesini sağlamaktır.

Yönetmelik, topraklama sistemlerini Koruma Topraklaması, İşletme Topraklaması ve Fonksiyon Topraklaması olarak sınıflandırır ve her birinin uygulama alanlarını, gerekliliklerini açıklar. Ayrıca, TN, TT ve IT gibi şebeke topraklama sistemleri arasındaki farkları ve bunların hangi durumlarda tercih edilmesi gerektiğini de belirtir. Bu sınıflandırma, tesisatın güvenliği ve işlevselliği açısından doğru sistemin seçilmesine rehberlik eder.

Kaçak akım koruma anahtarları (RCD'ler), yönetmeliğin önemle üzerinde durduğu güvenlik ekipmanlarından biridir. İnsan hayatını korumada kritik rol oynayan bu cihazların, belirli değerlerde ve belirli devrelerde kullanılması zorunlu kılınmıştır. Yönetmelik, RCD'lerin seçimini, montajını ve periyodik testlerini de detaylandırarak elektrik çarpması riskini minimize etmeyi hedefler. Elektrik arıza tespiti sırasında bu cihazların kontrolü büyük önem taşır.

Yönetmelik, topraklama sistemlerinin periyodik olarak kontrol edilmesini ve ölçüm raporlarının düzenli olarak tutulmasını da şart koşar. Bu periyodik kontroller, sistemin zamanla bozulan performansını tespit etmek ve gerekli iyileştirmeleri yapmak için hayati öneme sahiptir. İşletmeler, binalar ve konutlar için bu kontrollerin sıklığı ve içeriği yönetmelikte belirtilmiştir. Kontrollerin, Elektrik Mühendisleri Odası (EMO) tarafından yetkilendirilmiş uzmanlarca yapılması gerekmektedir.

Uygunsuz topraklama tesisatları, sadece güvenlik riski oluşturmakla kalmaz, aynı zamanda yasal yaptırımlarla da karşılaşılmasına neden olabilir. Denetimler sırasında tespit edilen eksiklikler, idari para cezaları, tesisatın mühürlenmesi veya enerji kesintisi gibi sonuçlar doğurabilir. Ayrıca, bir kaza durumunda, yönetmeliğe uygunsuzluğun tespit edilmesi, sorumluluğun ilgililer üzerine yüklenmesine yol açabilir.

---

Topraklama Direnci Ölçümü ve Önemi

Topraklama tesisatının doğru ve etkili bir şekilde çalıştığını anlamak için topraklama direnci ölçümü yapmak şarttır. Topraklama direnci (yayılma direnci), bir topraklama elektrotu ile genel toprak arasındaki elektriksel direnci ifade eder. Bu değerin belirli bir sınırın altında olması, olası bir kaçak akım durumunda akımın güvenli bir şekilde toprağa iletilebildiğini gösterir. Topraklama direnci ölçümü, topraklama tesisatının "sağlık kontrolü" niteliğindedir ve periyodik olarak yapılması hayati öneme sahiptir.

Topraklama direncinin yüksek olması, elektrik kaçağı durumunda tehlikeli voltajların cihazlar üzerinde kalmasına neden olabilir. Bu durum, elektrik çarpması riskini artırır ve elektronik ekipmanlara ciddi zararlar verebilir. Yönetmeliklere göre belirlenen topraklama direnci sınır değerleri (örneğin, konutlar için 10 Ohm, hassas cihazlar için daha düşük), bu riskleri minimize etmek amacıyla belirlenmiştir. Bu değerlere uyulmadığı takdirde tesisat güvenli kabul edilmez.

Ölçüm işlemi, özel topraklama megeri (toprak direnci test cihazı) adı verilen profesyonel cihazlarla yapılır. En yaygın kullanılan yöntem, "Wenner Metodu" olarak bilinen dört kazıklı ölçüm yöntemidir. Bu yöntemde, dört adet yardımcı elektrot (kazık) toprağa belirli mesafelerde çakılır ve cihaz bu elektrotlar aracılığıyla akım göndererek topraklama direncini hassas bir şekilde ölçer. Ölçüm hassasiyeti için toprağın nem oranı, mevsimsel değişiklikler ve çevresel faktörler dikkate alınmalıdır.

Topraklama direnci ölçümü sadece yeni kurulan tesisatlarda değil, aynı zamanda mevcut tesisatlarda da periyodik olarak yapılmalıdır. Toprak yapısı, mevsimsel değişiklikler (kuraklık, don), yer altı suyu seviyeleri, kimyasal korozyon gibi faktörler zamanla topraklama direncinin değişmesine neden olabilir. Bu nedenle, tesisatın güvenilirliğini sürdürmek için düzenli aralıklarla ölçüm yapılması ve gerektiğinde iyileştirme çalışmaları yapılması şarttır.

Ölçüm sonuçları, bir topraklama raporu halinde düzenlenir ve yetkili elektrik mühendisleri tarafından onaylanır. Bu raporlar, tesisatın yasalara uygunluğunu kanıtlayan ve sigorta şirketleri için de geçerli olan resmi belgelerdir. Raporda, ölçülen değerler, kullanılan ekipmanlar, ölçüm tarihi ve önerilen iyileştirme çalışmaları gibi bilgiler bulunur. Bu raporlar, binanın güvenlik kayıtlarının önemli bir parçasıdır.

Topraklama direnci ölçümünün önemi, özellikle yıldırım koruma sistemleri (paratonerler) için de geçerlidir. Yıldırımın neden olduğu aşırı akımların güvenli bir şekilde toprağa iletilmesi, düşük topraklama direncine bağlıdır. Bu nedenle, paratoner sistemlerinin topraklama dirençleri de belirli aralıklarla ölçülmeli ve standartlara uygunluğu sağlanmalıdır.

---

Topraklama Tesisatı Kurulum Adımları ve Malzemeleri

Topraklama tesisatı kurulumu, uzmanlık gerektiren ve belirli adımlar izlenerek yapılması gereken kritik bir işlemdir. Her aşamanın titizlikle ve standartlara uygun olarak tamamlanması, sistemin güvenliği ve etkinliği açısından büyük önem taşır. İşte bir topraklama tesisatı kurulumunun temel adımları ve kullanılan başlıca malzemeler:

1. Keşif ve Projelendirme: İlk adım, tesisatın kurulacağı alanın detaylı bir keşfinin yapılmasıdır. Toprağın yapısı (killi, kumlu, taşlı vb.), nem oranı, mevcut elektrik altyapısı ve binanın kullanım amacı gibi faktörler değerlendirilir. Bu verilere dayanarak, topraklama türü (çubuk, levha, şerit), elektrotların yerleşim şekli ve sayısı, kullanılacak iletken kesitleri gibi detayları içeren bir projelendirme yapılır. Proje, "Elektrik Tesislerinde Topraklamalar Yönetmeliği"ne uygun olmalıdır.

2. Topraklama Elektrotlarının Yerleştirilmesi: Projelendirmeye göre belirlenen elektrotlar toprağa yerleştirilir. En yaygın kullanılan elektrotlar;

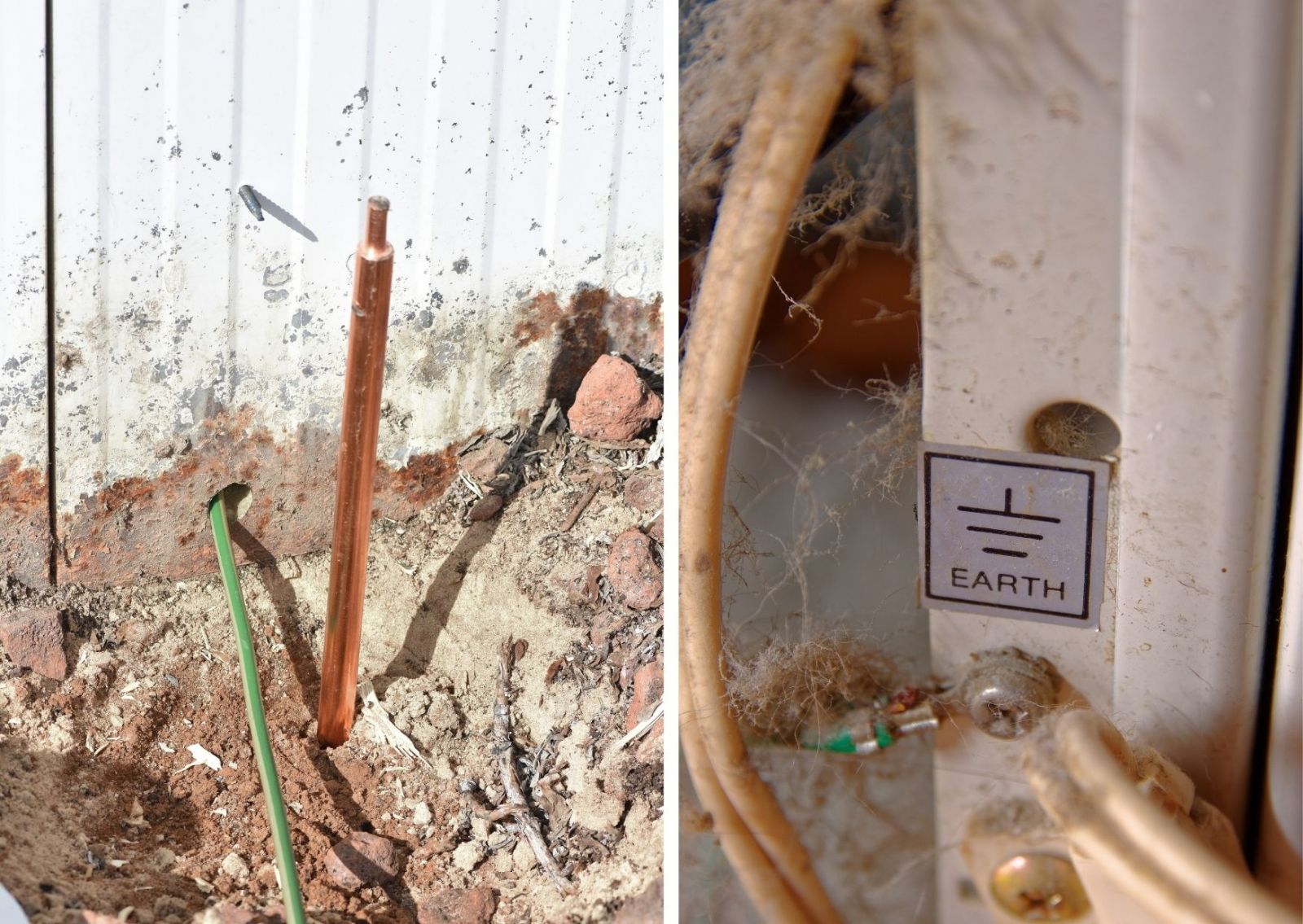

• Topraklama Çubukları: Genellikle bakır kaplı çelik veya tamamen bakırdan yapılmış, dikey olarak toprağa çakılan çubuklardır. Tekil veya grup halinde kullanılabilirler.
• Topraklama Şeritleri/Levhaları: Galvanizli çelik veya bakırdan yapılmış, yatay olarak toprağa gömülen şeritler veya levhalardır. Özellikle toprağın derinliklerinde direncin düşük olduğu durumlarda tercih edilebilir.

Elektrotların yerleştirileceği zemin hazırlanır, kazı işlemleri yapılır ve elektrotlar toprağın uygun derinliğine gömülür. Toprağın özgül direnci yüksekse, toprağın iletkenliğini artırmak için bentonit gibi özel kimyasallar kullanılabilir.

3. Topraklama İletkenlerinin Çekilmesi ve Bağlantılar: Elektrotlar toprağa yerleştirildikten sonra, topraklama iletkenleri ile ana topraklama barasına veya dağıtım panosuna bağlantı yapılır. Topraklama iletkenleri (genellikle yeşil-sarı renkte) bakır olup, kesitleri yönetmeliklere ve taşınacak akım miktarına göre belirlenir. Bağlantılar klemensler veya kaynak (ekzotermik kaynak) ile sağlam ve korozyona dayanıklı bir şekilde yapılmalıdır. Tüm bağlantı noktaları yalıtılmalı ve korunmalıdır.

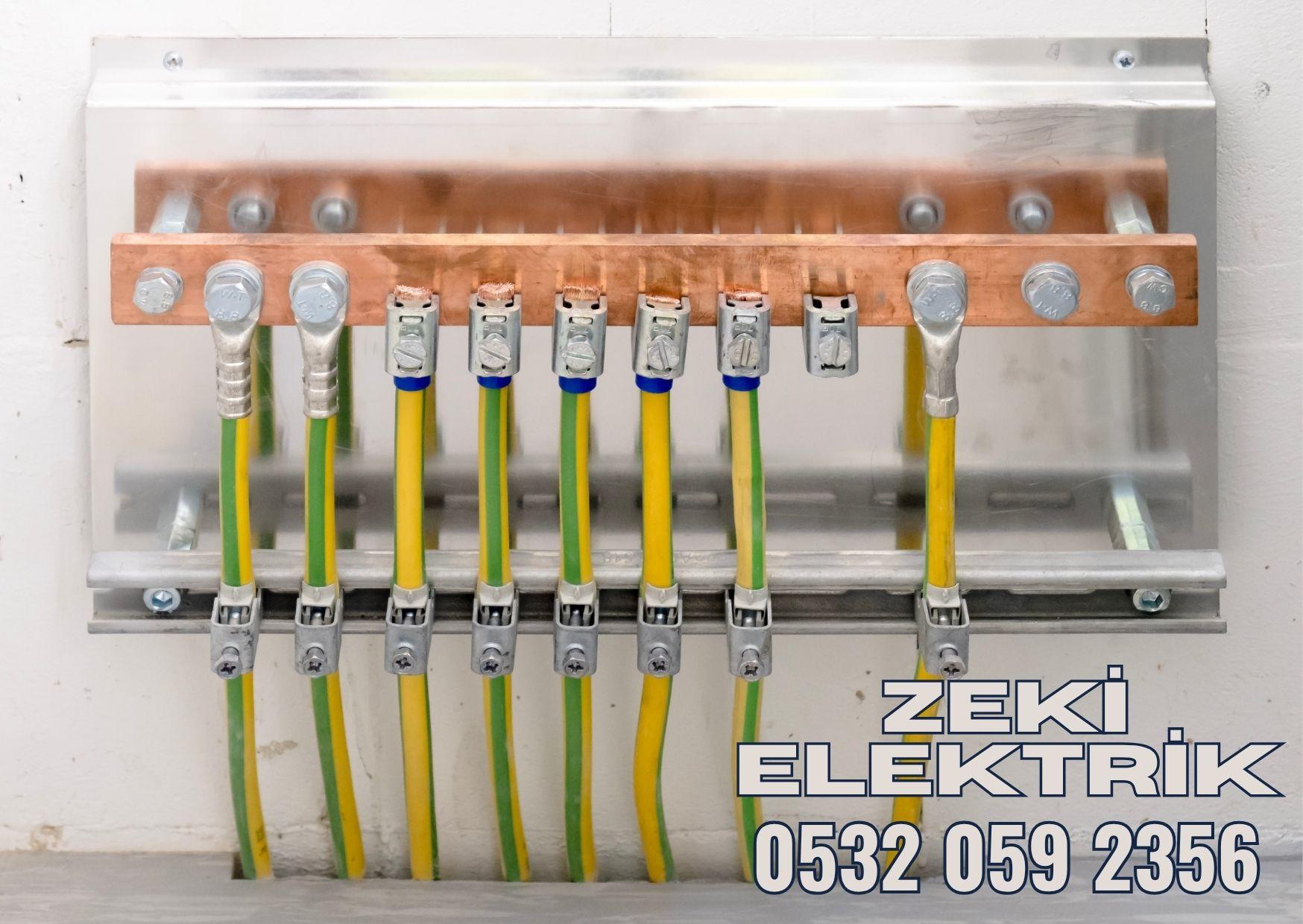

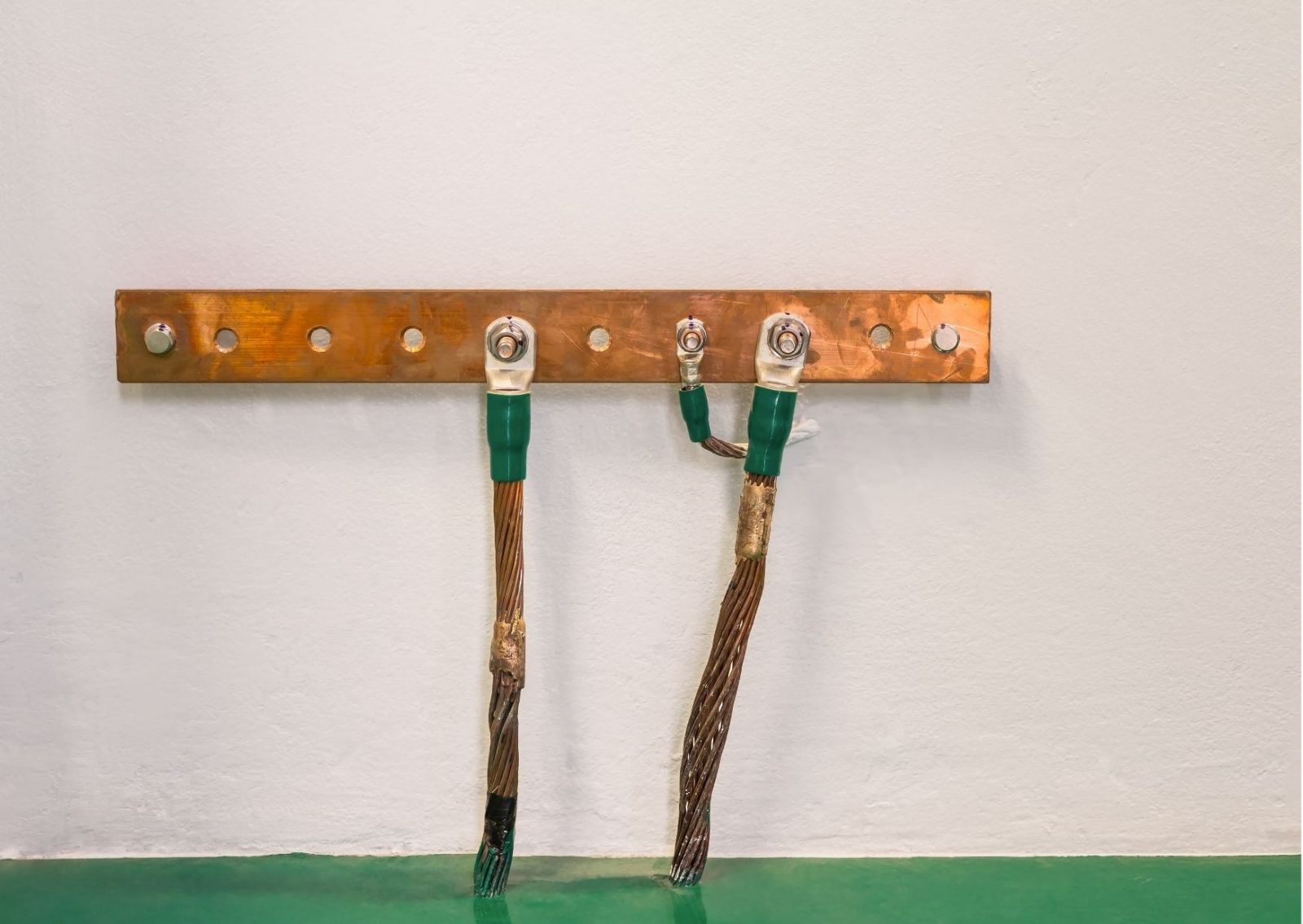

4. Ana Topraklama Barası ve Dağıtım Panosu Bağlantısı: Tüm topraklama iletkenleri, bir ana topraklama barasında birleştirilir. Bu bara, tesisatın tüm topraklama noktalarının merkezi bağlantı noktasıdır. Buradan ana dağıtım panosuna ve ardından tüm priz, anahtar ve cihazlara topraklama hattı çekilir. Her bir prizde ve elektrikle çalışan cihazda mutlaka topraklama hattı bulunmalıdır. Elektrik kablo çekme ve hat yenileme sırasında topraklama hattının doğru çekilmesi çok önemlidir.

5. Kaçak Akım Rölesi Montajı: Güvenli bir topraklama tesisatının olmazsa olmazı kaçak akım rölesidir. Bu cihaz, sistemde meydana gelen küçük kaçak akımları bile algılayarak elektriği anında keser ve elektrik çarpması riskini önler. Kaçak akım rölesi, ana dağıtım panosuna monte edilir ve tüm tesisatı koruyacak şekilde bağlanır.

6. Test ve Raporlama: Kurulum tamamlandıktan sonra, topraklama megeri ile sistemin topraklama direnci ölçülür. Bu ölçümler, tesisatın yönetmeliklerde belirtilen sınır değerler içinde olup olmadığını gösterir. Ayrıca, tüm bağlantılar ve güvenlik donanımları gözden geçirilir. Yapılan testler ve ölçüm sonuçları, yetkili elektrik mühendisleri tarafından bir rapor halinde düzenlenir ve onaylanır. Bu rapor, tesisatın güvenliğini ve yasalara uygunluğunu teyit eder.

Topraklama tesisatı kurulumu, mutlaka konusunda uzman, yetkili ve sertifikalı elektrikçiler tarafından yapılmalıdır. Amatör müdahaleler, geri dönüşü olmayan hatalara ve hayati risklere yol açabilir. Profesyonel bir yaklaşımla kurulan topraklama sistemi, size ve sevdiklerinize güvenli bir elektrik kullanım ortamı sunar.

---

Eski Topraklama Sistemlerinin Riskleri

Bir binanın elektrik tesisatı gibi, topraklama sistemi de zamanla yaşlanır ve yetersiz kalabilir. Özellikle eski yapılarda, topraklama sistemleri ya hiç bulunmamakta ya da günümüz güvenlik standartlarını karşılamayacak düzeyde eski ve işlevsiz olabilmektedir. Eski topraklama sistemlerinin varlığı veya yokluğu, ciddi güvenlik risklerini ve çeşitli sorunları beraberinde getirir, bu da kapsamlı bir yenileme ihtiyacını ortaya çıkarır.

Eski binalarda karşılaşılan en temel sorun, topraklama hattının tamamen bulunmamasıdır. Geçmişte, elektrik tesisatında topraklama hattı zorunlu bir güvenlik önlemi olarak görülmezdi. Bu durum, elektrik kaçağı durumunda cihazların metal yüzeylerinde tehlikeli voltajların birikmesine ve doğrudan elektrik çarpması riskine yol açar. Topraksız prizler, elektrikli cihazların kullanımını son derece tehlikeli hale getirir.

Mevcut topraklama sistemlerinin yetersizliği de önemli bir risktir. Kullanılan topraklama elektrotları (çubuklar, şeritler) zamanla korozyona uğrayabilir, toprakla bağlantısı zayıflayabilir veya toprak direnci mevsimsel değişiklikler nedeniyle yükselebilir. Yüksek topraklama direnci, kaçak akımların güvenli bir şekilde dağıtılamamasına ve dolayısıyla cihazların korunaksız kalmasına neden olur. Bu durum, cihaz arızalarına ve hatta yangınlara zemin hazırlayabilir.

Eski tesisatlarda genellikle kaçak akım rölesi (hayat koruma anahtarı) bulunmaz. Bu röleler, insan hayatını elektrik çarpmasına karşı koruyan en önemli güvenlik cihazlarıdır. Eğer eski bir binada bu röleler yoksa veya arızalıysa, küçük bir kaçak akım bile ölümcül sonuçlara yol açabilir. Modern yönetmelikler, tüm konut ve iş yerlerinde kaçak akım rölesi kullanımını zorunlu kılmaktadır.

Yetersiz topraklama, elektronik cihazların ömrünü kısaltır ve performanslarını düşürür. Voltaj dalgalanmaları ve ani akım darbeleri, bilgisayarlar, televizyonlar, buzdolapları gibi hassas elektronik ekipmanlara kalıcı zararlar verebilir. Sürekli sigorta atması veya cihazlarda açıklanamayan arızalar, topraklama sisteminde bir sorun olduğunun işaretleri olabilir. Bu durum, sık sık tamir masraflarına ve cihaz değiştirme maliyetlerine yol açar.

Yasal uygunluk ve sigorta kapsamı açısından da eski topraklama sistemleri sorun teşkil eder. Güncel yönetmeliklere uygun olmayan bir topraklama tesisatı, denetimlerde cezalarla sonuçlanabilir. Daha da önemlisi, olası bir yangın veya elektrik çarpması kazası durumunda, sigorta şirketleri uygun olmayan tesisat nedeniyle hasarı karşılamayı reddedebilir. Bu durum, maddi açıdan büyük kayıplara yol açabilir.

Eski veya yetersiz topraklama sistemleri, gizli tehlikeler barındıran sessiz bir risk faktörüdür. Can ve mal güvenliğiniz için, binanızın topraklama tesisatının periyodik olarak kontrol edilmesi ve uzman bir elektrik arıza tespiti ekibi tarafından gerektiğinde yenilenmesi hayati öneme sahiptir. Bu alandaki bir yatırım, gelecekte yaşanabilecek çok daha büyük sorunların önüne geçer ve size huzurlu bir yaşam alanı sunar.

---

Topraklama Tesisatı Kurulum Maliyetleri

Topraklama tesisatı kurulum maliyetleri, projenin kapsamına, kullanılan malzemelerin kalitesine, toprağın yapısına ve işin yapılacağı coğrafi bölgeye göre önemli ölçüde değişiklik gösterebilir. Tek bir topraklama çubuğu montajından, tüm bir sanayi tesisinin topraklama altyapısının sıfırdan kurulmasına kadar geniş bir fiyat aralığı mevcuttur. Kesin bir fiyat almak için her zaman uzman bir elektrikçiden detaylı keşif ve teklif almanız en doğrusudur.

Maliyeti etkileyen başlıca faktörlerden biri, topraklama tesisatının türü ve kapsamıdır. Bir konut için yapılacak temel topraklama ile büyük bir fabrika için kurulacak kapsamlı topraklama sistemi arasında maliyet açısından büyük farklar olacaktır. Kurulacak topraklama elektrotlarının sayısı, cinsi (çubuk, levha, şerit) ve toprağa yerleştirilme derinliği de fiyatı etkiler. Karmaşık sistemler, daha fazla malzeme ve işçilik gerektirir.

Toprağın özgül direnci, maliyet üzerinde önemli bir etkiye sahiptir. Toprağın iletkenliği düşükse (yani özgül direnci yüksekse), istenen topraklama direncini elde etmek için daha fazla topraklama elektrotu kullanılması veya toprağın iletkenliğini artırıcı özel kimyasalların (bentonit) kullanılması gerekebilir. Bu da malzeme ve işçilik maliyetlerini artırır. Bu nedenle, ilk keşif sırasında toprağın özgül direncinin ölçülmesi önemlidir.

Kullanılacak malzemelerin kalitesi ve markası da fiyatı doğrudan etkiler. Topraklama çubukları, iletkenler, bağlantı klemensleri ve diğer yardımcı malzemelerin kalitesi, sistemin ömrünü ve güvenilirliğini belirler. Standartlara uygun, korozyona dayanıklı ve uzun ömürlü malzemeler, başlangıçta biraz daha pahalı olsa da, uzun vadede daha az bakım ve arıza maliyeti anlamına gelir. Özellikle bakır veya bakır kaplı ürünler, galvanizli ürünlere göre daha maliyetli olabilir.

İşçilik maliyeti, projenin karmaşıklığına, süresine ve elektrikçi ekibinin deneyimine göre değişir. Lisanslı ve deneyimli bir elektrikçi ekibi, işi daha hızlı, güvenli ve hatasız bir şekilde tamamlayacaktır. Özellikle Ankara gibi büyük şehirlerde, elektrikçi fiyatları bölgesel farklılıklar gösterebilir. Profesyonel bir ekipten alınan hizmet, işin kalitesini ve sonrasında yaşanabilecek problemlerin minimize edilmesini garantiler.

Ek hizmetler ve özel gereksinimler de maliyeti artırabilir. Örneğin, mevcut bir binada topraklama tesisatı kurulacaksa, duvar kırma, sıva tamiratı gibi ek inşaat işleri gerekebilir. Yıldırım koruma sistemi (paratoner) entegrasyonu, hassas elektronik cihazlar için özel topraklama (fonksiyon topraklaması) gibi özel talepler de maliyeti yükseltir. Ayrıca, periyodik topraklama ölçümü ve raporlama hizmetleri de ayrı bir maliyet kalemi olabilir.

Aşağıda, Ankara özelinde ortalama topraklama tesisatı kurulum maliyetlerini gösteren bir referans tablo bulabilirsiniz. Bu fiyatlar, piyasa koşullarına göre değişiklik gösterebilir ve sadece bir tahmindir.

Hizmet Kapsamı	Ortalama Başlangıç Fiyatı (TL)	Açıklamalar
Tek Nokta Topraklama Çubuğu Montajı (Malzeme Dahil)	3.000 - 8.000 TL	Bir adet bakır çubuk topraklama ve ana panoya bağlantısı. Küçük konutlar veya ek topraklama ihtiyacı.
Temel Topraklama Kurulumu (Konutlar - Bağımsız)	10.000 - 30.000 TL	Yeni yapı veya mevcut konut için komple topraklama altyapısı (çubuk/şerit ve iletkenler).
Daire İçi Topraklama Hattı Çekimi (Topraklama Yoksa)	7.000 - 20.000 TL	Mevcut dairede topraklama hattının prizlere kadar çekilmesi. Duvar kırma ve sıva işleri dahil olabilir.
Kaçak Akım Rölesi Montajı (Dahil Değilse)	2.000 - 5.000 TL	Ana dağıtım panosuna kaçak akım rölesi montajı. (Malzeme ve işçilik)
Sanayi Tesisleri / Büyük İşyerleri Topraklaması	30.000 - 200.000+ TL	Proje bazlı, kapsamlı topraklama sistemleri. Toprak etüdü ve detaylı projelendirme gerektirir.
Topraklama Direnci Ölçümü ve Raporlama	1.500 - 4.000 TL	Yetkili firma tarafından periyodik ölçüm ve raporlama hizmeti. (Sadece ölçüm, kurulum hariç)
Bentonit Uygulaması (Metreküp Başı)	500 - 1.500 TL	Toprak direnci yüksek bölgelerde toprağın iletkenliğini artırmak için bentonit kullanımı. Ek maliyet.

Unutmayın ki bu fiyatlar genel birer tahmindir. Projenizin özel koşullarına, toprağın yapısına ve tercih edeceğiniz malzemelerin kalitesine göre fiyatlar değişecektir. En doğru ve güvenli çözüm için daima yetkili ve referanslı bir elektrik firmasından keşif ve teklif almanız önerilir.
